Wiederstandsachsen
Damit nicht nur die Lok sondern auch die Wagen die Belgtmelder auslösen, wird die isolierte Seite Radachs - Metallrad der Wagen mit 15K SMD bestückt.Pro Zug ist bei mir mindestens jeder 3. Wagen mit solchen Achsen versehen. Vor allem im Schlussbereich, damit die Belegtmeldung auch bis zum letzten Wagen korrekt gemeldet wird.
Bau

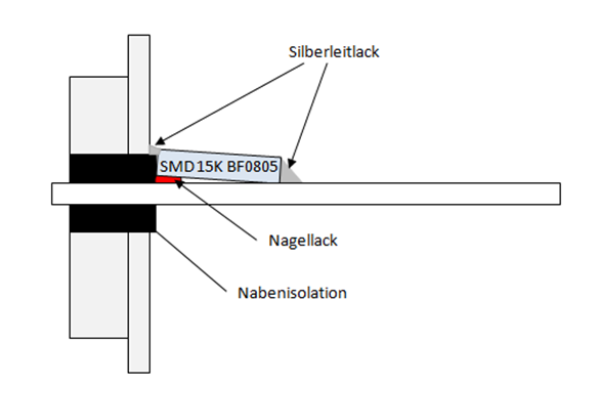

- Der SMD 15K Wiederstand BF 0805 (BF kann auch kleiner sein, wird dann einfach ziemlich fummelig) wird einseitig beim Kontakt mit einem Tupf farbigem Nagellack (man sieht besser wo der Tupf überall ist...) versehen. Der Nagellack dient als Isolation und als Kleber. Vor dem Auflegen des SMD auf die Achse/Radnabe darf der Nagellack ruhig etwas anziehen.
- Mit Ohm-Meter testen ob auch keine Verbindung besteht.
- Nach dem Abtrocknen wird mit je einem Tupf Silberleitlack die elektrische Verbindung hergestellt. Ich nehme dazu einen Qualitätspinsel Grösse 0.
- Nach dem trocknen mit Ohm-Meter ausmessen ob der Wiederstand nun besteht.

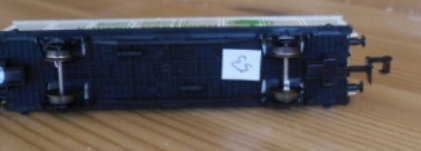

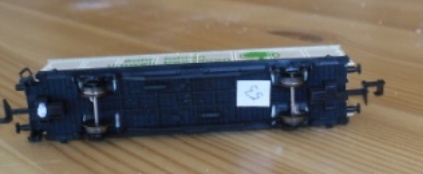

Für die Bestückung habe ich die Achsen nicht demontiert. Den Wagen habe ich umgekehrt in ein Schaumstoff-U gesteckt.
Material und Werkzeug:
- SMD K15 Wiederstand, BF 0805 (ca 2 x 1.2mm)
- farbiger Nagellack
- Silberleitlack (zB von Bosch)
- Ohm-Meter
- Pinzette
