Lok Decodereinbau

Ich fahre DCC und habe bisher 30 Loks mit einem Decoder nachgerüstet. Dabei werden ausschliesslich Tran DCX75 Decoder verbaut.
2 Loks mit nachgerüstetem Decoder habe ich aus der Bucht ersteigert.
  • Eine Trix-Krokodiel mit Trix-Decoder. Problem, kein interner Speicher, d.H . beim geringsten Kontaktunterbruch beginnt die Lok wieder bei 0 anzufahren, was sehr hässlich ist. Deshalb habe ich die Lok mit einem DCX75 bestückt.
  • Eine BR 103 von Rapido mit einem ???. Der ist mir beim Einstellen abgeraucht...... jetzt fährt sie einwandfrei mit einem DCX75

Der ICE wird nur in eine Richtung betrieben.
Der Motor ist im Spitzentriebwagen
Das rote Rücklicht ist auf permanent rot verdrahtet.

zu beginn habe ich mich an der Einbaualeitung gemäss Link orientiert.

Nach längerem überlegen habe ich mich entschlossen den Decoder anders zu platzieren ohne Frässarbeit.

Benötigtes Werkzeug / Material:
  • Decoder (Tran DCX75)
  • Litze rot (Reststück von Decoder)
  • Lötstation mit Feinlötspitze
  • Seitenschneider
  • Schraubenzieher Grösse 0
  • Schlüsselfeile

Umbau

Motortriebwagen:
Der Schiebeschalter wird fest verlötet. Es wird nur noch eine Drahtverbindung (rot) zur Platine geführt (Der Oberleitungsanchluss wird nicht mehr gebraucht). Der 2. Anschluss (schwarz) erfolgt über das Gehause.

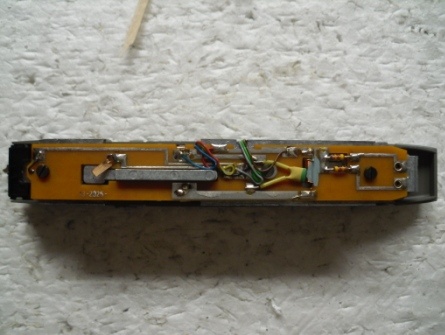

  • offene Lok vor dem Umbau
  • Alle Litzen die zur Platine führen ablöten
  • Platine entfernen
  • Schalter an der Unterseite des Triebwagen entfernen
  • Alle Litzen ablöten
  • Schalter fix verlöten
  • Neu eine Litze (rot) anlöten
Schalter fix verlöten rotes Kabel anlöten
  • Schalter wieder montieren
  • Alle Komponenten auf der Platine ausser den Motor-Federn werden abgelötet
  • Die Leiterbahn im Heck wird unterbrochen
Leiterbahn im Heck unterbrechen
  • Für den Decoder wird ein Fenster aus der Platine gefeilt

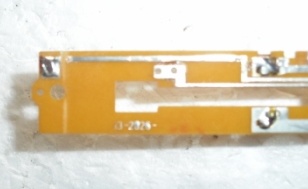

Auschsparung für Decoder
  • Von unten wird ein Klebstreifen auf die Decoderausspahrung geklebt
  • Die Platine wird wieder montiert
  • Mit dem Ohmmeter prüfen ob keine Fehlkontakte mehr vorhanden sind
  • Der Decoder wird auf den Klebestreifen gesetzt
  • Die Anschlüsse werde verlötet
  • Die schwarze Litze im Heck wird ebenfalls wieder verlötet (Leiterbahn ist ja unterbrochen)

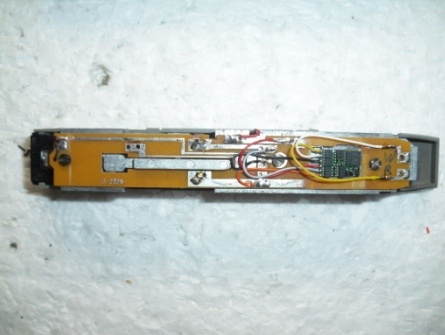

nach dem Umbau
  • Funktionstest, Decoder programieren, Gehause aufsetzen.

Hecktriebwagen:
Hier wird die Beleuchtung fix auf rot gestellt
  • Die gelben Litzen ablöten (werde nicht mehr gebraucht)
  • Die Diode von roter Lampe entfernen
  • Die Diode von weiss, lampenseitig auslöten und quer zu roter Lampe einlöten
Hecktriebwagen fix auf rot stellen
  • Den Schalter habe ich nicht ausgebaut, könte aber auch fix verlötet werden

Fazit:

Der Umbau ist einfach. Aufwand ca. 2 Stunden. Keine Frässarbeit notwendig.

Der ICE-1 von Trix lauft tip top mit dem TCX75 Decoder. Der ICE an und für sich, ist für mein empfinden zu laut im Betrieb (Motor-, Getriebegeräusch).
